Sistema de Control de Torque, NKY-3G
Comentarios

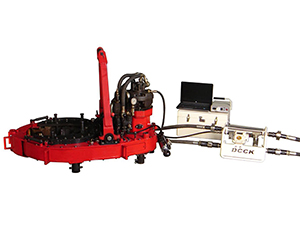

Sistema de Control de Torque, NKY-3G

El sistema de control de torque NKY-3G (también llamado sistema de medición de torque) es una actualización sobre la base de los controladores de torque de la serie NKY-C8 y NKY-Y/T/Z. La nueva generación cuenta con dos tecnologías patentadas, buena versatilidad, alta fiabilidad, baja tasa de fallas y fácil manejo. Este sistema de control de torque está diseñado de acuerdo con las necesidades de los usuarios nacionales y extranjeros; se caracteriza por ser muy fácil de operar.

Características

  • Excelente versatilidad: se puede usar con llaves de apriete de marcas nacionales y/o extranjeras.
  • El sistema de control de torque es adecuado para la operación de apriete de conexiones roscadas especiales, como VAM TOP, BGT1, FOX, 3SB, 13Cr, etc. También puede llevar a cabo la medición y el registro del torque de apriete, las vueltas de atornillado y la relación entre el torque de reposición y el torque de apriete.
  • El sistema de control de torque tiene una estructura resistente al impacto, a la corrosión y adaptabilidad a entornos de trabajo hostiles.
  • Su estructura de carcasa cerrada es sumamente resistente al agua y a prueba de golpes.
  • La válvula de descarga de gran cilindrada tiene una respuesta rápida para garantizar que no haya un exceso de durante el apriete.
  • Fácil de transportar: el controlador de torque es fácil de desmontar cuando se transportan las llaves de apriete hidráulicas
  • Almacenamiento de datos manual y automático opcionales.
  • El módulo de conversión A/D analógico de alta precisión de 12 bits garantiza una alta tasa de muestreo.
  • Utiliza un codificador fotoeléctrico de alta precisión y velocidad para registrar la rueda adicional.
  • El control de torque está equipado con una válvula de descarga rápida para el control automático del torque de apriete.
  • Los parámetros de la tubería se determinan según los requisitos de operación, incluidos los parámetros de unión de la tubería, el torque máximo/mínimo, etc.
  • Los parámetros de apriete se pueden visualizar, controlar y registrar. Estos datos se pueden grabar en un disco para referencia futura.
  • Múltiples opciones de impresión: se pueden imprimir uno u ocho gráficos en papel A4.
  • Hardware y software confiables, funciones completas, operación simple, operación confiable y mantenimiento conveniente, adecuado para operaciones duras en campos petroleros.
  • Los acoples para tubos utilizan conexiones roscada tipo NPT de 1" y 1¼" NPT.

Parámetros Técnicos

    1. Potencia requerida: 220V AC ±15%, 50 a 60Hz
    2. Fuente de alimentación: 24V DC
    3. Consumo de energía: 80W
    4. Rango de torque: puede configurarse
    5. Tiempo de respuesta:
    6. Control de salida: <0.5ms;
    7. Válvula hidráulica de descarga: 10-20ms
    8. Temperatura nominal: -15°C to +65°C
    9. Precisión de torque: ≤0.5％
    1. Precisión de control: ≤2.5％
    2. Capacidad de descarga: 120L/min
    3. Nivel de protección: IP 67
    4. Rango de humedad: 10% to 80% RH (sin condensación)
    5. Tamaño total: Sistema de control de torque: 550×360×300mm
      Caja de accesorios: 550×430×300mm
    6. Peso (Aprox.): 56kg
