Sistema de Control de Torque, Computarizado, Multipropósito NKY-Y/T/Z
Comentarios

Sistema de Control de Torque, Computarizado, Multipropósito NKY-Y/T/Z

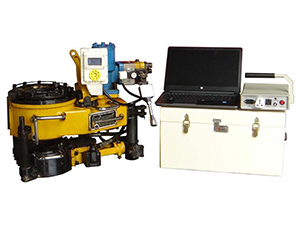

El sistema de control de torque NKY-Y/T/Z es un controlador de torque multifunción computarizado, que integra la configuración, visualización y control del torque de apriete para garantizar el mejor torque de la conexión de la tubería. El sistema de control de torque trabaja en conjunto con las Llaves de Apriete para tuberías, revestimientos y tuberías de perforación para proporcionar gráficos de torque/proceso en tiempo real durante el enroscado. Cuando se alcanza el torque predeterminado, la válvula de descarga se liberará automáticamente. De esta manera se puede evitar que el acoplamiento se adhiera demasiado al cuerpo de la tubería y a los accesorios y los dañe debido a un torque excesivo.

Este sistema de control de torque consta de un monitor de torque, un ordenador portátil, un sensor de torque y una válvula de descarga. (Y representa la llave de enrosque o apriete para tuberías, T representa la llave de enrosque o apriete para revestimientos y Z representa la llave de enrosque o apriete para representa la llave de enrosque o apriete para tuberías de perforación)

Características

  • El sistema de control de torque es adecuado para la operación de apriete de conexiones roscadas especiales, como VAM TOP, BGT1, FOX, 3SB, 13Cr, etc. También puede llevar a cabo la medición y el registro del torque de apriete, las vueltas de atornillado y la relación entre el torque de reposición y el torque de apriete.
  • Se utiliza una computadora portátil en donde se puede visualizar el menú en inglés, los gráficos del proceso de apriete, y otros. La pantalla tiene una alta resolución, alta resolución y fácil de operar.
  • Excelente versatilidad: se puede usar con Llaves de Apriete para tubería, llaves de apriete para revestimientos y llaves de apriete para tubería de perforación.
  • Visualización en tiempo real de torque y proceso durante el apriete.
  • Según los requisitos del trabajo, se determinan los parámetros de la tubería, incluidos los parámetros de unión de la tubería y el torque máximo/mínimo.
  • Equipado con una válvula de descarga rápida, que puede controlar automáticamente el torque de alimentación.
  • Cuenta con un codificador fotoeléctrico de alta precisión y velocidad para registrar la redondez de roscado.
  • Equipado con un sensor de torque según el modelo de la llave hidráulica.
  • La configuración del sensor flexible se utiliza para medir el torque de apriete; se caracteriza por su alta precisión de torque y fuerte rendimiento anti-interferencias. Alimentado por un adaptador confiable, este controlador de torque es adecuado para diversas aplicaciones, incluso en entornos hostiles y/o corrosivos.
  • Los parámetros de rolado y apriete se pueden visualizar, controlar y registrar. Todos estos datos se pueden grabar en un disco para referencia futura.
  • Varias opciones de impresión: se pueden imprimir uno u ocho gráficos en papel A4.

Parámetros Técnicos

    1. Potencia requerida: 220V AC ±15%, 50 a 60Hz
    2. Fuente de alimentación: 24V DC (fuente de alimentación in situ)
    3. Consumo máx. de energía: 100VA
    4. Torque máx.: 50kN·m
    5. Torque de trabajo: se puede ajustar según el modelo de la llave hidráulica de potencia y el sensor de torque
    6. Control automático: disponible bajo pedido
    1. Distancia de comunicación: 100M
    2. Precisión de torque: ≤0.5％
    3. Precisión de control: ≤2.5％
    4. Temperatura nominal: -15°C a +65°C
    5. Rango de humedad: 10% a 80% RH (sin condensar)
    6. Tamaño total: 550×430×300mm
    7. Peso: 45 kg
