Sistema de Control de Torque, Inalámbrico NKY-YW/TW/ZW
Comentarios

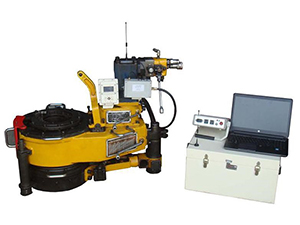

Sistema de Control de Torque, Inalámbrico NKY-YW/TW/ZW

（Y: llave de apriete para tuberías; T: llave de apriete de tuberías de revestimiento; Z: llave de apriete de tuberías de perforación）

El sistema de control de torque inalámbrico NKY-YW/TW/ZW se utiliza normalmente junto con llave de potencia o apriete para tubos, para tuberías de revestimiento y para tubos de perforación. Se trata de un registrador multifuncional capaz de ajustar, medir y mostrar el torque de apriete para garantizar que este sea óptimo. Este sistema de control de torque utiliza la comunicación de datos inalámbrica. La comunicación por cable también está disponible cuando la comunicación inalámbrica sufre interferencias o cuando la batería está agotada.

Características

  • Al utilizar la comunicación inalámbrica, no es necesario utilizar cables en el sitio.
  • El transmisor de datos funciona con batería. En caso de que el voltaje de la batería no sea suficiente, es posible utilizar cables para conectar el sistema con la fuente de alimentación. También se puede cablear para uso con cable e inalámbrico cuando el voltaje de la batería es bajo.
  • Excelente versatilidad: se puede usar con llaves de apriete para tubería, llaves de apriete para revestimientos y llaves de apriete para tubería de perforación.
  • El sistema de control de torque es adecuado para la operación de apriete de conexiones roscadas especiales, como VAM TOP, BGT1, FOX, 3SB, 13Cr, etc. También puede llevar a cabo la medición y el registro del torque de apriete, las vueltas de atornillado y la relación entre el torque de reposición y el torque de apriete.
  • Los parámetros de las tuberías, incluidos los parámetros de los accesorios de las tuberías, el torque máximo/mínimo, etc., se determinan de acuerdo con los requisitos operativos.
  • Se utiliza un codificador fotoeléctrico de alta precisión y velocidad para registrar la redondez de la rosca.
  • Módulo de conversión A/D analógico de alta precisión de 12 bits para garantizar una alta velocidad de muestreo.
  • Sensor de torque para corroer el modelo de pinza hidráulica.
  • Es posible visualizar, controlar y registrar los parámetros de apriete. Los datos pueden grabarse en el disco para futuras consultas.
  • Múltiples opciones de impresión: se pueden imprimir uno u ocho gráficos en papel A4.
  • Tanto el hardware como el software son totalmente fiables, funcionales, sencillos de manejar, y fáciles de mantener.

Parámetros Técnicos

    1. Potencia requerida: 220V AC ±15%, 50 a 60Hz
    2. Fuente de alimentación: 24V DC (con baterías)
    3. Fuente de alimentación máx.: 100VA
    4. Torque máx.: 150kN·m
    5. Torque de trabajo: se puede ajustar según el modelo de la llave hidráulica de potencia y el sensor de torque
    6. Rango de alarma: puede configurarse
    7. Distancia de comunicación: 100M
    1. Precisión de torque: ≤0.5％
    2. Precisión de control: ≤2.5％
    3. Temperatura nominal: -10°C a +55°C
      -35°C a +65°C (temperature baja)
    4. Rango de humedad: 10% a 80% RH (sin condensación)
    5. Tamaño total: 550×430×300mm
    6. Peso: 50kg
