Unidad de Posicionamiento de Llaves Manual, para Tuberías/Revestimientos Serie NJ-S
Comentarios

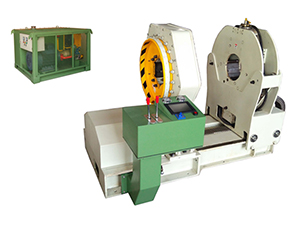

Unidad de Posicionamiento de Llaves Manual, para Tuberías/Revestimientos Serie NJ-S

Esta unidad hidráulica manual de tubería de revestimiento/tubería de la serie NJ-S tiene una estructura compacta y es fácil de operar. Es adecuada para el mantenimiento de tuberías en fábricas de tuberías o equipos de línea de producción no automática. El sistema de control de torque NKY-C8S puede mostrar el torque de ajuste y los gráficos del proceso durante el enrosque y apriete. Cuando el torque alcanza el valor preestablecido, la tubería se liberará automáticamente. Esto no se adhiere al acoplamiento y evita que los dientes dañen el tubo y el acoplamiento debido a un torque excesivo.

Características

  • Utiliza una válvula de inversión hidráulica manual de múltiples vías, con una estructura simple y una operación conveniente.
  • Cuenta con una pantalla táctil de 8 pulgadas, menú en inglés, fácil de operar a precios asequibles.
  • Puede equiparse con un sistema de control de torque, en donde se pueden visualizar los gráficos y los valores de torque del proceso de alimentación en tiempo real.
  • Se pueden establecer los parámetros de tubería y acoplamiento, torque máximo/mínimo, número de vueltas, etc.
  • Cuando el torque de apriete alcance el valor establecido, el dispositivo de emitirá una alarma automáticamente.
  • Viene equipada con una válvula de descarga rápida, que puede controlar automáticamente el par de alimentación.
  • El torque se puede medir, controlar y registrar. Estos registros se pueden almacenar en disco para referencia futura.
  • Se pueden imprimir gráficos de torsión e informes diarios durante el proceso de correspondiente

Technical Parameter

    1. Fuente de alimentación: 24V DC
    2. Consumo máx. de energía: 30VA
    3. Torque máx.: 100kN·m (el rango de torque puede ser configurado)
    4. Rango de torque de trabajo: puede ser configurado
    5. Rango de alarma de torque: puede ser configurado
    1. Precisión de medición: ≤0.5％
    2. Precisión de control: ≤1.5％
    3. Temperatura de trabajo: -15°C a +65°C
    4. Rango de humedad de trabajo: 10% a 80% RH (sin condensación)

Parámetros Técnicos

Modelo NJ73-S3 NJ120-S6 NJ178-S20 NJ180-S35 NJ273-S40 NJ340-S50
Diá. de tubo aplicable Φ25.4～73 1″～27/8″ Φ60～114 23/8″～41/2″ Φ60～177.8 23/8″～7″ Φ60～177.8 23/8″～7″ Φ140～273 5″～103/4″ Φ177.8～339.7 7″～133/8″
Torque nominal (marcha rápida) 1100N·m 810 pies-libras 2500 N·m 1840 pies-libras 10000 N·m 7370 pies-libras 18000 N·m 13270 pies-libras 20000 N·m 14750 pies-libras 23000 N·m 16960 pies-libras
Torque nominal (marcha lenta) 3500 N·m 2580 pies-libras 6000 N·m 4420 pies-libras 20000 N·m 14750 pies-libras 35000 N·m 25810 ft-lbs 40000 N·m 29500 pies-libras 50000 N·m 36870 pies-libras
Velocidad nominal 80 r/min 32 r/min 28 r/min 24 r/min 25 r/min 23 r/min
Velocidad nominal (marcha lenta) 32 r/min 15 r/min 12 r/min 12 r/min 10 r/min 10 r/min
Presión de trabajo nominal 16 MPa 2320 psi
Caudal máx. 56 L/min 15 gpm 56 L/min 15 gpm 80 L/min 21 gpm 30～160 L/min ８～42 gpm
Potencia del motor 7.5 kW 11 kW 17 kW 30 kW 37 kW
Tamaño total 1300×720×1150 32.7"×16.9"×21.9" 4000×1200×1050 37.4"×20.5"×25.2" 1500×1050×1480 2020×1050×1430 44.5"×24"×33.9" 2020×1140×1560 41.3"×24.4"× 2760×1335×1830
Peso 420 kg 924 lbs 950 kg 2090 lbs 800 kg 1760 lbs 3500 kg 7700 lbs 3800 kg 8360 lbs 4200 kg 9240 lbs
