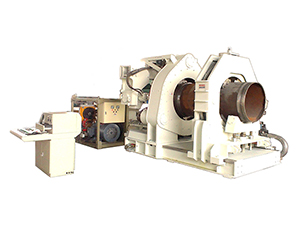

Unidad de Posicionamiento de Llaves, Hidráulica Series NJ
Los dispositivos de sujeción hidráulica de la serie NJ se utilizan en la fabricación de tuberías y revestimientos y están diseñados para operaciones de apriete y desenrosque con roscas API y roscas especiales. La profundidad de agarre es inferior a 0,1 mm y la llave flotante garantiza una medición precisa del par de apriete.
Características
- Este dispositivo de posicionamiento de llaves hidráulico es adecuado para la fabricación de tubos y carcasas con roscas especiales y roscas redondas.
- Los dientes de la llave flotante encajan perfectamente en el cuerpo del tubo.
- Existen opciones de funcionamiento: manual y automático.
- El torque se puede supervisar, controlar y registrar mediante una pantalla táctil de 8" o un sistema de análisis informático de control industrial de 15".
- El menú en inglés permite el ajuste de los parámetros de funcionamiento, incluidos el par máximo/mínimo, rpm máximo/mínimo y el registro del nombre del operador, la identificación, el número de horno, número de contrato, número de serie de la carcasa, comentarios descriptivos, entre otros.
- Visualización y control del par de apriete, el par de enrosque y la relación de torque y giros máximos.
- Registro, consulta e impresión de los registros de producción anteriores en forma de gráficos e informes diarios
- Los registros de producción pueden transferirse mediante una memoria USB a cualquier PC para su almacenamiento o impresión.
- Cuenta con mordazas flotantes para una perfecta sujeción del tubo.
Parámetros Técnicos
Modelo | NJ140-16 | NJ180-30 | NJ273-45 | NJ340-55 | NJ508-70 | NJ760-135W | ||
| Diá. de tubo aplicable | mm | Ф60.33～Ф139.7 | Ф60.33～Ф177.8 | Ф60.33～Ф273 | Ф139.7～Ф340 | Φ177.8～Φ508 | Ф340～Φ762 | |
| pulgadas | 2-3/8″～5-1/2″ | 2-3/8″～7″ | 2-3/8″～10-3/4″ | 5-1/2″～13-3/8″ | 7″～20″ | 13-3/8″～30″ | ||
| Torque máx. en marcha rápida | kN.m | 10 | 18 | 22 | 25 | 70 | 135 | |
| Torque máx. en marcha lenta | kN.m | 16 | 30 | 45 | 55 | |||
| Velociad rotativa a marcha rápida | rpm | 8～16 | 10～24 | 5～25 | 5～23 | 5～15 | 0.5～5 regulación automática de velocidad continua | |
| Velociad rotativa a marcha lenta | rpm | 0.5～8 | 0.5～10 | 0.5～12 | 0.5～12 | 0.5～5 | ||
| Altura del centro | mm | 900 | 1110 | 1150 | 1250 | 1450 | ||
| Diámetro máx. | mm | Φ220 | Φ360 | Φ420 | Φ565 | Φ820 | ||
| Presión nominal | Mpa | 16 | ||||||
| Presión máx. | Mpa | 31.5 | ||||||
| Caudal máx. | Lpm | 120 | 160 | 250 | ||||
| Tamaño total | Unidad de posicionamieto | mm | 1600*880*1500 | 2520*1100*1695 | 2520*1100*1695 | 2760*1332*1830 | 3318*1240*2086 | 2500*2180*2689 |
| Consola | mm | 500*600*1280 | 950*1020*1160 | |||||
| Unidad de potencia hidráulica | mm | 1360*1200*1250 | 1600*1430*1250 | 1750×1580×1300 | ||||
| Peso (Aprox.) | kg | 2270 | 4400 | 5200 | 5400 | 6700 | 8800 | |
