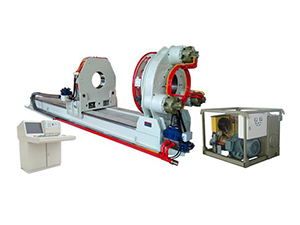

Unidad Hidráulica de Apriete y Desenrosque (Rotación a 360°)
Características
- Esta unidad de apriete y desenroscado cuenta con un cilindro de sujeción; gira continuamente impulsada por un motor hidráulico. Se sujeta una vez en un proceso de apriete, dejando una marca en la superficie del tubo.
- Control automático de velocidad infinitamente variable: el desplazamiento del sistema hidráulico es controlado automáticamente por el ordenador de acuerdo con el valor de torque establecido. Con el aumento del valor de torque, el desplazamiento del sistema rastreará automáticamente será registrado, y cuando el valor de torque se reduce, el desplazamiento del sistema rastreará automáticamente también, de modo que se realice un apriete rápido y un par de roscado lento.
- El motor síncrono de alta precisión asegura que el cilindro esté completamente sincronizado.
- El alimentador auxiliar se puede utilizar para el apriete y desenroscado de tuberías de 12 M, ø406.
- El alimentador auxiliar está equipado con 4 grupos de rodillos giratorios axiales y un dispositivo de ajuste de altura central.
- El sistema de control eléctrico se combina con el sistema hidráulico para asegurar el ajuste continuo de la velocidad de la llave de potencia dentro de 0.5r/min ~ 8r/min.
- Moldes de 27/8 "~ 22" se pueden cambiar fácilmente con los pernos en la placa de la mandíbula
- La unidad de apriete y desenrosque permite poder procesar piezas excéntricas con una distancia excéntrica máxima de 100 mm.
- Las llaves de respaldo están diseñadas para flotar y asegurar que el tubo esté en un estado de flotación libre durante la operación de apriete y desenrosque.
- Dos unidades de medida opcionales: N·m o pies·libras
- Esta unidad de apriete cuenta con un control automático de apriete o enroscado y alarma automática de exceso de torque.
- Utiliza un codificador fotoeléctrico de alta precisión y velocidad para registrar el número de ruedas de apriete.
- Los parámetros combinados, los parámetros de tubería y los parámetros de unión se pueden configurar y registrar de acuerdo con los requisitos de operación.
- Este dispositivo apriete y desenrosque es ideal para las operaciones de montaje de conexiones roscadas especiales. También permite la medición y grabación del torque, radio de torque y otros datos.
- Los datos durante el proceso de apriete o enroscado se pueden grabar en el disco para su futura visualización.
Parámetros Técnicos
Modelo | CZJ340-70 | CZJ400-100 | CZJ500-120 | CZJ762-150 | CZJ920-160 | ||
Diá. de tubo aplicable | mm | Φ60.3~Φ340 | Φ60.3~Φ406 | Φ177.8~Φ508 | Φ340~Φ762 | Φ340~Φ920 | |
pulgadas | 2-3/8″~13-3/8″ | 2-3/8″~16″ | 7″~20″ | 13-3/8″~30″ | 13-3/8″~36″ | ||
Torque máx. | kN.m | 70 | 100 | 120 | 150 | 160 | |
ft.lbs | 51664 | 73806 | 88567 | 110701 | 118081 | ||
Velocidad rotativa | rpm | Marcha rápida: 15 Marcha lenta: 5 | 0.5-6 | 0.5-5 | 0.5-4 | 0.5-4 | |
Altura del centro | mm | 1150 | 1150 | 1220 | 1250 | 1600 | |
Diámetro máx. | mm | Φ420 | Φ480 | Φ580 | Φ850 | Φ1020 | |
Potencia del motor | kW | 37 | 37 | 45 | 55 | 55 | |
Caudal máx. | Lpm | 160 | 160 | 250 | 250 | 250 | |
Tamaño total (Largo*Ancho*Alto) | Unidad de apriete y desenrosque | mm | 5300*1500*1730 | 6000*1430*1900 | 6000*1600*2100 | 4200*2018×2689 | 4200×2150×3200 |
HPU | mm | 1750*1080*1140 | 1750*1380*1200 | 1800*1400*1300 | 1800*1400*1300 | ||
Consola | mm | 950*1020*1160 | |||||
Preso (aprox.) | kg | 7700 | 9800 | 12000 | 13500 | 15000 |
