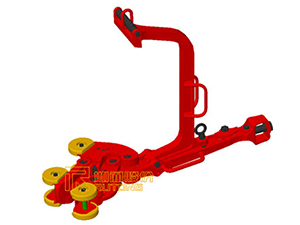

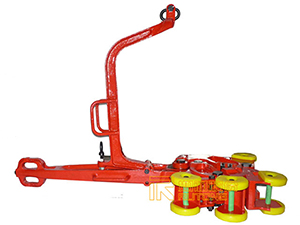

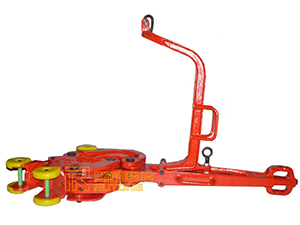

Llave de enrosque manual tipo HT

  • Llave de enrosque manual tipo HT
  • Llave de enrosque manual tipo HT
  • Llave de enrosque manual tipo HT

La llave de enrosque manual tipo HT es una herramienta de manejo esencial en las operaciones de perforación y acondicionamiento de pozos petroleros. Las tenazas manuales pueden ajustarse a diferentes dimensiones de tuberías mediante el intercambio de las mandíbulas fijas y móviles. Además, esta herramienta de manejo tiene un diseño que mejora las prestaciones de los modelos SDD, DB, B y C, con el añadido de una manija protectora de manos en la mandíbula de tope y la mandíbula larga. De esta forma se minimizan los riesgos para el operario. La fabricación de la llave de enrosque manual tipo HT se realiza de acuerdo al estándar API Espec. 7K. RUTONG tiene disponibles los modelos HT100, HT65, HT55, HT35 y HT50, entre otros, tal y como se muestra en las tablas siguientes.

Comentarios

Especificaciones técnicas

Tabla I Serie HT35

Modelo de mandíbulas de tope Modelo de mandíbulas cortas Número de bisagras de mandíbulas Diámetro de tubería aplicable Par de torsión nominal
in. mm kNm
1# 1# / 23/8-3.668 60.33-93.17 20
2# 1# / 27/8-41/4 73.03-108
3# 1# / 31/2-51/4 88.9-133.35 34
4# 1# / 51/4-7 133.35-177.8 48
5# 2# 1# 7-85/8 177.8-219.08 34
6# 2# 2# 95/8-103/4 244.5-273.05 43

Tabla II Serie HT55

No. de mandíbulas de tope Soporte de mandíbula de tope Diámetro de tubería aplicable Torque nominal
in. mm kNm
1# 1 31/2-41/8 88.9-104.78 75
2 41/8-5 104.78-127
2# 2 5-53/4 127-146.05
3 6-63/4 152.4-171.45
3# 1 65/8-71/4 168.28-184.15
2 73/8-8 187.33-203.2
3 81/2-9 215.9-228.6
4# 1 9-95/8 228.6-244.48 55
2 105/8-103/4 269.88-273.05
5# 1 113/4 298.45
6# 1 123/4-13 323.85-330.2 40
7# 1 133/8 339.73

Tabla III Llave de enrosque manual serie HT65

No. de mandíbulas de tope Número de bisagras de mandíbula Diámetro de tubería aplicable Torque nominal
in. mm kNm
1# 1 31/2-6 88.9-152 90
2 41/2-7 114-178
3 51/2-81/4 140-210
2# 1 8-95/8 203-244
2 95/8-111/4 244-286
3# 1 113/4-123/4 298-324 55
2 133/8-143/8 340-365
4# 2 16-17 406-432

Tabla IV Serie HT100

No. de mandíbulas de tope Número de bisagras de mandíbula Soporte de mandíbula de tope Diámetro de tubería aplicable Torque nominal
kN.m
in. mm kNm
1# 1 1 4-51/2 101.6-139.7 135
2 51/2-53/4 139.7-146
2 1 51/2-65/8 139.7-168.3
2 61/2-71/4 165.1-184.2
3 1 65/8-75/8 168.3-193.7
2 73/4-81/2 196.9-215.9
2# 1 1 81/2-9 215.9-228.6
2 91/2-103/4 241.3-273
2 2 103/4-12 273-304.8
3# 1 1 12-123/4 304.8-323.8 100
2 1 133/8-14 339.7-355.6
2 15 381
4# 2 1 153/4 400 80
5# 2 1 16 406.4
2 17 431.8

Tabla V Llave de enrosque manual serie HT50

No. de bisagras de mandíbula Diámetro de tubería aplicable Torque nominal
in. mm kNm
9, 8 133/8-141/2 340-368.3 70
8, 7 141/2-16 368.3-406.4
8, 9, 9 16-171/2 406.4-444.5
8, 9, 7 171/2-19 444.5-482.6
7, 8, 7 19-20 482.6-508
9, 8, 9, 7 20-211/2 508-546.1
9, 7, 8, 7 211/2-23 546.1-584.2
9, 9, 8, 7, 7 24-251/2 609.6-647.7
