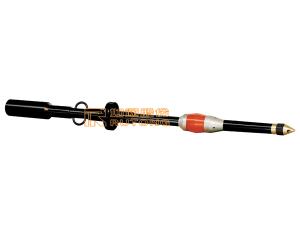

Herramienta de llenado y circulación
Esta herramienta de llenado y circulación se emplea en bocas de pozos para llevar a cabo los procesos de llenado y circulación de forma simultánea durante el perforado. Gracias a esta herramienta de perforación petrolera, se puede lograr una circulación rápida sin necesidad de instalar una boquilla de revestimiento. Su fácil manejo, seguridad y estanqueidad reducen considerablemente la fuerza de trabajo.
El sistema de perforación de accionamiento superior de esta herramienta incluye un empaque de llenado y circulación 41/2 IF. Esta junta industrial es compatible con otros sistemas de perforación. Si necesita equipos con una junta determinada, indíquelo en el pedido. Esta herramienta está disponible en dos series, la L-FAC y la M-FAC, en función del diámetro de los tubos aplicables.
Parámetros de la serie L-FAC Series (7-20)
| Tubo de revestimiento | Montaje de la junta (Mark) | ||||
| Tamaño | Peso (lb/ft) | Diámetro interior (mm) | Retenedor de la junta | Elemento de sellado | Anillo |
| 7 | 23 | 161.70 | L-7 | L-7-23# | L-7 |
| 9 5/8 | 53.5 | 216.79 | L-9 5/8 | L-9 5/8-53.5# | L-9 5/8 |
| 10 3/4 | 55.5 | 247.90 | L-10 3/4 | L-10 3/4-55.5# | L-10 3/4 |
| 13 3/8 | 72 | 313.61 | L-13 3/8 | L-13 3/8-72# | L-13 3/8 |
| 20 | 106.5 | 482.6 | L-20 | L-20-106.5# | L-20 |
Parámetros de la serie M-FAC (51/2-7)
| Tubo de revestimiento | Montaje de la junta (Mark) | ||||
| Tamaño | Peso (lb/ft) | Diámetro interior (mm) | Retenedor de la junta | Elemento de sellado | Anillo |
| 5 1/2 | 23 | 118.62 | M-5 1/2 | M-5 1/2-23# | M-5 1/2 |
| 6 5/8 | 32 | 144.15 | M-6 5/8 | M-6 5/8-32# | M-6 5/8 |
| 7 | 26 | 159.41 | M-7 | M-7-26# | M-7 |
En principio, solo puede emplearse un anillo en un tubo de revestimiento con un tamaño y grosor de pared específicos. Sin embargo, el anillo de la junta puede aplicarse a otros tubos siempre y cuando la diferencia entre los diámetros interiores no supere los 5mm. Por ejemplo, un anillo de junta para una tubería de revestimiento de 53.5lb 9 5/8 (con un diámetro interior de 216,79mm) también puede aplicarse a una tubería de revestimiento de 47lb 9 5/8(con un diámetro interior de 220, 5mm). Si los clientes no especifican lo contrario, proporcionaremos tubos y juntas con las medidas mencionadas en esta página.
