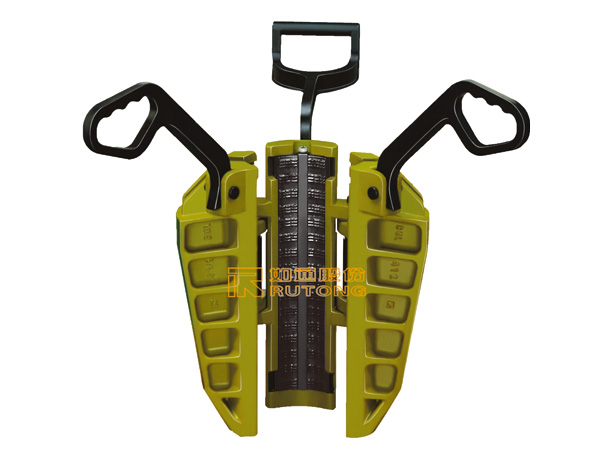

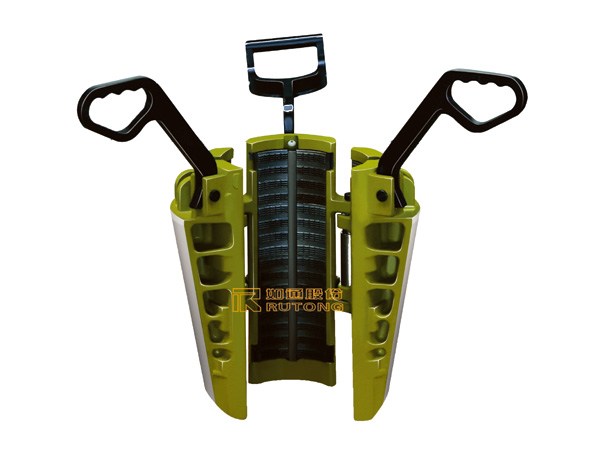

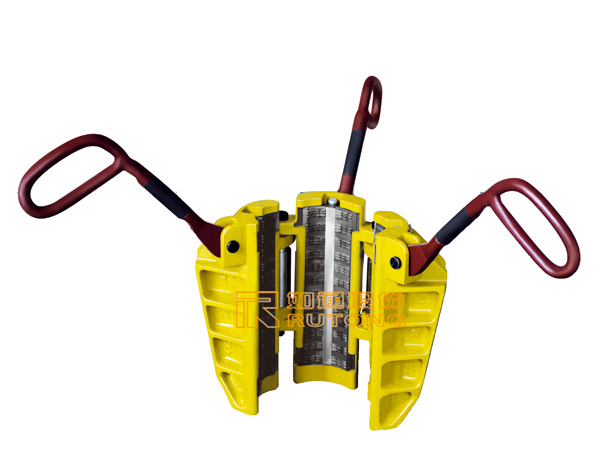

Cuña para tubería de perforación tipo DU

La cuña para tubería de perforación tipo DU es una herramienta de agarre de diseño tradicional. Las series DU se dividen en DU, DUL y SDU, según la longitud de contacto entre el inserto y la tubería y entre el insterto y el cono trasero. La serie DU se recomienda para pozos con un máximo de profundidad de 8.000 pies. Por otro lado, la serie DUL se recomienda para tuberías de perforación pesadas. Por último, la serie de cuñas de sujeción SDU se destaca por una longitud extensa de cono trasero y una elevada resistencia mecánica.

La parte trasera de los insertos de las cuñas DU tienen forma arqueada, por lo que el dispositivo es muy fácil de instalar. Además, esta configuración mejora el centrado y agarre de las tuberías de perforación. Por último, estas herramientas de fijación de tuberías pueden modificarse mediante el añadido de insertos en el cuerpo de la cuña para diferentes diámetros de tubería.

Especificaciones técnicas

Modelo	Tamaño del cuerpo de la cuña	41/2
DU	Diá. de la tubería de perforación	in.		23/8		27/8		31/2		4	41/2
		mm		60.3		73.0		88.9		101.6	114.3
DUL	Diá. de la tubería de perforación.	in.		23/8		27/8		31/2		4	41/2
		mm		60.3		73.0		88.9		101.6	114.3
SDU	Diá. de la tubería de perforación	in.		—		—		—		—	—
		mm		—		—		—		—	—
Modelo	Tamaño del cuerpo de la cuña		51/2
DU	Diá. de la tubería de perforación		in.		31/2		4		41/2	5	51/2
			mm		88.9		101.6		114.3	127	139.7
DUL	Diá. de la tubería de perforación		in.		31/2		4		41/2	5	51/2
			mm		88.9		101.6		114.3	127	139.7
SDU	Diá. de la tubería de perforación		in.		31/2		4		41/2	5	51/2
			mm		88.9		101.6		114.3	127	139.7
Model	Tamaño del cuerpo de la cuña		7
DU	Diá. de la tubería de perforación		in.		41/2		5		51/2	65/8	7
			mm		114.3		127		139.7	168.3	177.8
DUL	Diá. de la tubería de perforación		in.		—		—		—	—	—
			mm		—		—		—	—	—
SDU	Diá. de la tubería de perforación		in.		41/2		5		51/2	65/8	7
			mm		114.3		127		139.7	168.3	177.8
