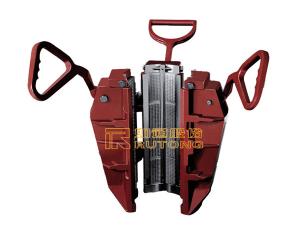

Cuña para tuberías de perforación tipo B
La cuña para tuberías de perforación tipo B es un dispositivo muy demandado en los mercados de América del Norte y Sudamérica. Esta categoría de herramientas de sujeción se dividen en la serie B de cuñas cortas (profundidad del pozo de hasta 8.000 pies), la serie B de cuñas largas (profundidad de hasta 18.000 pies) y la serie X de cuñas para pozos profundos (hasta 28.500).
La ranura del inserto de las cuñas es capaz de transmitir el par de torsión al cuerpo del dispositivo. Esta transmisión del torque evita que la ranura de la base dentada se desgaste de forma excesiva. De esta forma, la vida útil de las cuñas de sujeción tipo B es especialmente larga. Como en los modelos anteriores, los insertos de esta herramienta de fijación de tuberías pueden modificarse para adaptarse a diferentes diámetros. En la siguiente tabla pueden consultarse los diferentes diámetros de tubería aplicables.
Especificaciones técnicas
| Modelo | Tamaño del cuerpo de la cuña | 4 1/2 | 5 1/2 | Profundidad del pozo (ft.) | ||||||||
| Diámetro de tubería | in. | 2 3/8 | 2 7/8 | 3 1/2 | 4 | 4 1/2 | - | - | - | - | 8,000 | |
| mm | 60.3 | 73.0 | 88.9 | 101.6 | 114.3 | - | - | - | - | |||
| Diámetro de tubería | in. | 2 3/8 | 2 7/8 | 3 1/2 | 4 | 4 1/2 | 4 | 4 1/2 | 5 | 51/2 | 18,000 | |
| mm | 60.3 | 73.0 | 88.9 | 101.6 | 114.3 | 101.6 | 114.3 | 127 | 139.7 | |||
| Modelo | Size of Slip Body | 4 1/2 | 5 | Well Depth (ft.) | ||||||||
| Diámetro de tubería | in. | - | - | 3 1/2 | 4 | 4 1/2 | 4 | 4 1/2 | 5 | - | 28,500 | |
